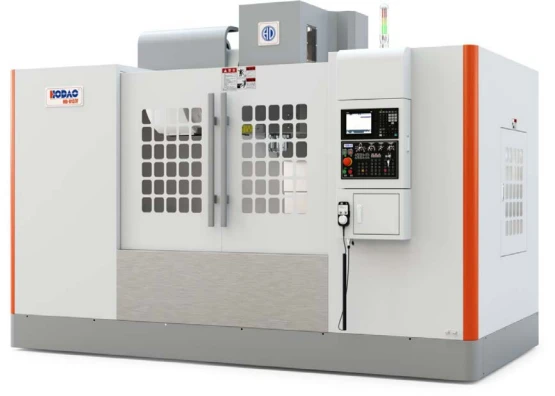

Pusat Pemesinan Menegak Lejang Besar

Perancangan pra-komunikasi dan proses:Kami mengesahkan dengan pelanggan lukisan bahan kerja, bahan (besi tuang, keluli, aloi aluminium), ketepatan pemesinan dan keperluan kelompok. Berdasarkan struktur enam gelangsar paksi Z-span besar, kami merumuskan parameter proses pemotongan berat dan mengeluarkan penyelesaian teknikal yang merangkumi pemilihan gelendong dan pilihan majalah alat 32T.

Menandatangani kontrak dan penyediaan tapak:Kedua-dua pihak menandatangani kontrak rasmi yang menyatakan masa penghantaran, kaedah pembayaran dan waranti 12 bulan.

Pembuatan dan pemasangan komponen lejang panjang:Faundri menggunakan pengacuan pasir resin dan melakukan pembajaan serta penuaan getaran pada katil, lajur dan meja. Kedai pemesinan menggunakan kilang gantri lima sisi untuk menyelesaikan permukaan pelekap jalan pandu dan penyokong skru bebola dalam satu pengapit. Kemudian kami memasang: X/Z‑axis 55‑type roller guideways linear (X‑axis dwi-rail six-slider, Z‑axis enam‑slider large‑span), Y‑axis 45‑type roller guideway linear; Skru bebola ketepatan kelas C3 (Φ50×P10) pra-diregangkan untuk menghapuskan pemanjangan haba; BT40 long-nose 150 spindle (kelajuan dipilih oleh pelanggan) dengan penyejukan minyak standard dan penyejuk gelang; dan majalah alat 24T tanpa senjata jenis cakera (32T pilihan). Sistem hidraulik (menyahkapit dan mengimbangi alat), sistem pelinciran, dan paip penyingkiran cip flushing belakang disambungkan.

Penyahpepijatan mesin keseluruhan dan ujian ketepatan dalaman:Selepas dihidupkan, kami melakukan pampasan ketepatan kedudukan interferometer laser (sasaran Kurang daripada atau sama dengan 0.005/300mm) dan ujian pekeliling bar bebola untuk ketiga-tiga paksi. Mesin menjalankan tanpa beban selama 48 jam semasa kami memantau kenaikan suhu gelendong (Kurang daripada atau sama dengan 15 darjah) dan getaran. Menggunakan bahan kerja biasa yang disediakan oleh pelanggan (seperti acuan atau kotak besar), kami menjalankan pemotongan ujian dan mengukur dimensi pemesinan dan kekasaran permukaan (Ra Kurang daripada atau sama dengan 1.6 μm).

Penerimaan dan penghantaran pelanggan:Kami menjemput pelanggan ke kilang kami atau menyediakan video definisi tinggi proses pemotongan ujian. Selepas penerimaan, pelanggan membayar baki yang tinggal. Mesin ini kalis karat, diperkukuh dalam bekas kayu (dengan pad peredam getaran di bahagian bawah), dan dihantar. Seorang jurutera bergerak dengan mesin ke tapak pelanggan, melengkapkan perataan halus selepas grouting asas menjadi kukuh, menentukur keserenjang gelendong, menyediakan latihan operasi sehari dan menandatangani Dokumen Penerimaan Pemasangan dan Pentauliahan. Dokumentasi rawak termasuk laporan pemeriksaan ketepatan kertas, manual sistem elektronik dan manual operasi.
